Стволовая сигнализация является критическим элементом безопасности при эксплуатации вертикальных шахтных стволов. Она координирует действия машиниста подъёмной установки и персонала на горизонтах, предотвращая аварийные ситуации, связанные с движением подъёмных сосудов и погрузочно-разгрузочными операциями.
Основное назначение стволовой сигнализации — обеспечение надёжной связи между машинистом подъёмной установки и рабочими горизонтами. Без неё невозможна безопасная эксплуатация ствола, особенно при многогоризонтной отработке.
Ключевые функции системы:
Типовое оборудование:
Современные системы строятся на базе программируемых логических контроллеров, что позволяет отказаться от релейных схем и повысить надёжность. Ключевые принципы включают резервирование каналов связи, автоматическую фиксацию всех сигналов с привязкой ко времени и блокировку противоречивых команд.
В подземной практике сложилась стандартная система кодирования сигналов: один звонок — стоп, два — подъём, три — спуск, четыре — движение с пониженной скоростью (посадка людей или осмотр ствола), серия частых звонков — аварийная остановка.
Наиболее ответственная функция — интеграция с системой аварийной защиты. Любой отказ канала связи или пропадание питания на промежуточной станции интерпретируется как аварийная ситуация и формирует запрет на движение сосуда. Это исключает ситуацию, когда «молчание» горизонта ошибочно воспринимается как разрешение на подъём.
Современные системы также поддерживают специализированные режимы: ревизионный (осмотр армировки), проход людей по лестничным отделениям и аварийную эвакуацию. На передовых рудниках происходит интеграция стволовой сигнализации в общую цифровую систему управления предприятием с передачей видеосигнала с камер на горизонтах.

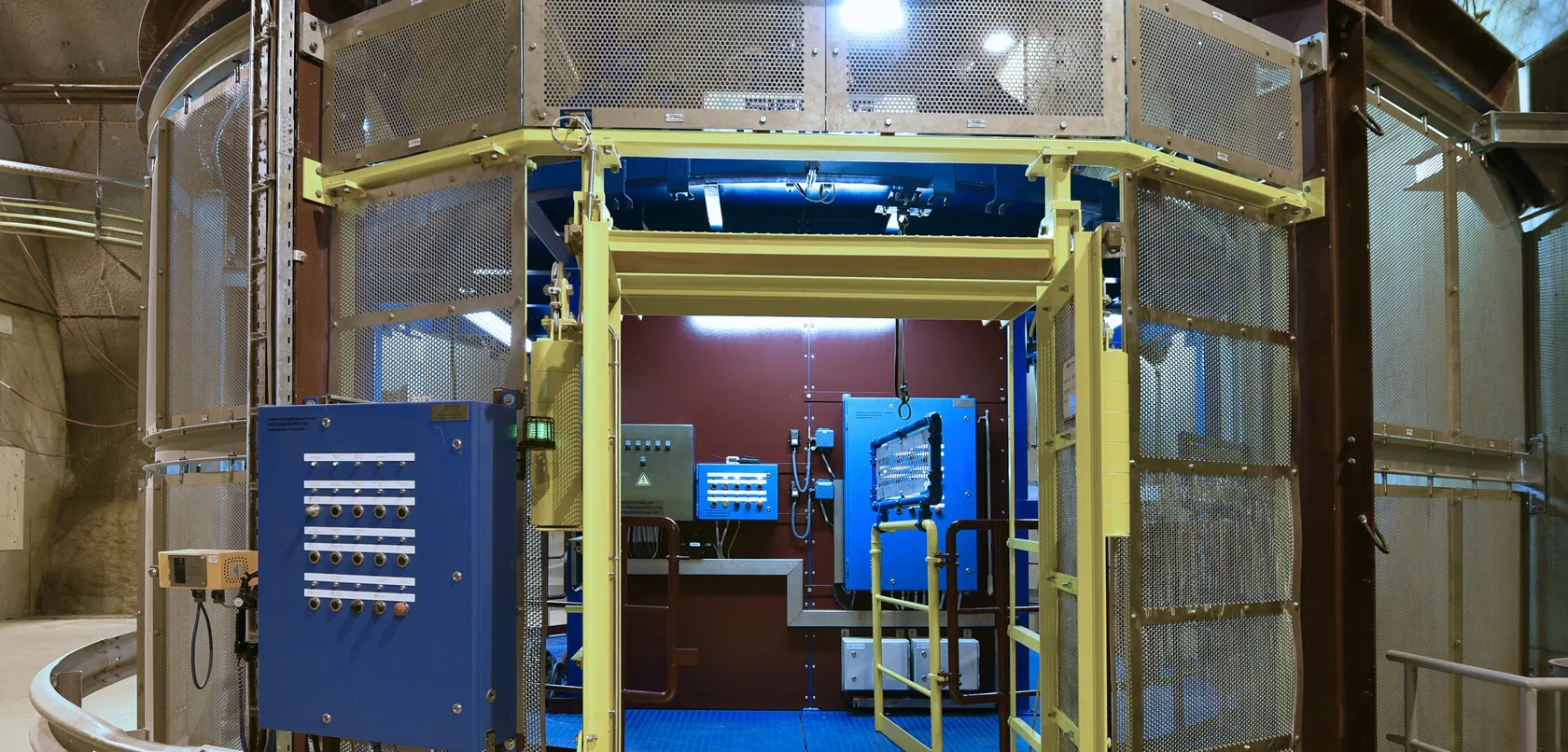

Фото: https://www.siemag-tecberg.com/
Основное назначение стволовой сигнализации — обеспечение надёжной связи между машинистом подъёмной установки и рабочими горизонтами. Без неё невозможна безопасная эксплуатация ствола, особенно при многогоризонтной отработке.
Ключевые функции системы:
- подача разрешающих сигналов на движение подъёмных сосудов (каждый горизонт подаёт сигнал только при условии безопасности загрузки);
- контроль положения дверей, загрузочных устройств и стопоров;
- аварийная остановка подъёмной установки по команде с любого горизонта;
- двухсторонняя диспетчерская и эксплуатационная связь.
Типовое оборудование:
- пульт машиниста с индикацией сигналов и квитированием команд;
- пульты сигнализации на каждом подземном горизонте с кнопками подачи команд;
- датчики положения сосуда и контроля дверей;
- кабельные или беспроводные каналы связи.
Современные системы строятся на базе программируемых логических контроллеров, что позволяет отказаться от релейных схем и повысить надёжность. Ключевые принципы включают резервирование каналов связи, автоматическую фиксацию всех сигналов с привязкой ко времени и блокировку противоречивых команд.
В подземной практике сложилась стандартная система кодирования сигналов: один звонок — стоп, два — подъём, три — спуск, четыре — движение с пониженной скоростью (посадка людей или осмотр ствола), серия частых звонков — аварийная остановка.
Наиболее ответственная функция — интеграция с системой аварийной защиты. Любой отказ канала связи или пропадание питания на промежуточной станции интерпретируется как аварийная ситуация и формирует запрет на движение сосуда. Это исключает ситуацию, когда «молчание» горизонта ошибочно воспринимается как разрешение на подъём.
Современные системы также поддерживают специализированные режимы: ревизионный (осмотр армировки), проход людей по лестничным отделениям и аварийную эвакуацию. На передовых рудниках происходит интеграция стволовой сигнализации в общую цифровую систему управления предприятием с передачей видеосигнала с камер на горизонтах.
Фото: https://www.siemag-tecberg.com/
