Классификация вертикальных стволов по функциональному назначению

Вертикальный ствол является основной капитальной горной выработкой, определяющей технологическую и эксплуатационную структуру рудника. Классификация по целевому назначению обусловлена спецификой решаемых инженерных задач, требованиями к производительности, безопасности и определяет комплекс конструктивных, технологических и технических решений при проектировании и строительстве.

Принципы классификации и основные функциональные типы

Критерием разделения служит доминирующая технологическая функция в общей системе подземного горного предприятия. Каждый тип ствола оптимизирован под определенный вид грузопотока или инженерного обеспечения.

1. Скиповой ствол (грузовой)

• Назначение: Транспортировка полезного ископаемого или вскрышных пород с подземных горизонтов на поверхность с последующей передачей на обогатительную фабрику или в отвал. Является ключевым элементом схемы главного грузопотока.
• Конструктивно-технологические особенности: Оборудован высокопроизводительными многоканатовыми или барабанными подъемными установками большой мощности (до 10 МВт и более). Применяются скипы большой единичной емкости (20-50 т) с опрокидными или комбинированными разгрузочными устройствами. Конструкция направляющих и армировки минимизирует аэродинамическое сопротивление для достижения рабочих скоростей до 18-20 м/с. Обязательна установка резервированных систем торможения и ловителей.

2. Клетевой ствол (грузолюдской)

• Назначение: Обеспечение спуска и подъема персонала, доставки вспомогательных грузов, самоходного оборудования и материалов. Выполняет функцию основного эвакуационного пути.
• Конструктивно-технологические особенности: Оснащается подъемными установками с многоэтажными клетями (2-5 этажей). Системы безопасности включают дублированные тормозные устройства, многократно резервированные ловители и противовесы. Околоствольные дворы проектируются с развитой инфраструктурой для погрузочно-разгрузочных операций. Требования к плавности хода и точности остановки регламентированы повышенными нормативами.

3. Комбинированный скипо-клетевой ствол

• Назначение: Совмещение функций грузового и грузолюдского подъема в единой вертикальной выработке. Применяется для оптимизации капитальных затрат при средних проектных мощностях рудника.
• Конструктивно-технологические особенности: Требует проектирования раздельных систем проводников и армировки для скипов и клетей в общем контуре ствола. Устанавливаются две независимые подъемные машины. Диаметр ствола увеличивается на 1.5-2.5 метра по сравнению с раздельными решениями. Критически важна точность монтажа и юстировки для исключения взаимных влияний подъемных сосудов.

4. Вентиляционный ствол

• Назначение: Формирование основного направления общешахтной депрессии для подачи свежей струи (путевой ствол) или выдачи исходящей отработанной струи (выдающий ствол). Обеспечивает требуемый воздухообмен и газовый режим.
• Конструктивно-технологические особенности: Оснащается вентиляторными установками главного проветривания (ВГП) центробежного или осевого типа на поверхности. Внутреннее сечение оптимизируется для минимизации коэффициента аэродинамического сопротивления (λ). Может использоваться в качестве резервного эвакуационного выхода. Глубочайшие стволы в мировой практике (свыше 2000 м) часто относятся именно к этому типу.

5. Специализированные вспомогательные стволы

• Закладочный ствол: Для транспортировки твердеющих закладочных смесей (на основе хвостов обогащения или породы) по трубопроводам большого диаметра под высоким давлением.
• Кабельно-коммуникационный ствол: Предназначен для вертикальной прокладки силовых кабелей высокого напряжения, линий связи, магистральных трубопроводов сжатого воздуха и воды.
• Ствол главного водоотлива: Размещает многокаскадные насосные агрегаты высокой производительности для откачки шахтных и дренажных вод.

Инженерные критерии выбора конфигурации ствольного поля

Выбор количества и типов стволов является результатом комплексного технико-экономического сравнения вариантов с учетом:

1. Проектной мощности рудника и интенсивности грузопотока.
2. Глубины разработки и горно-геологических условий.
3. Требований ПБ к проветриванию и количеству эвакуационных выходов.
4. Суммарных капитальных вложений и эксплуатационных расходов.
5. Возможностей последующего масштабирования и углубления горизонта работ.

Для высокопроизводительных глубоких рудников (более 3-5 млн т/год) преобладает схема с раздельными скиповым, клетевым и одним или несколькими вентиляционными стволами. Для рудников средней мощности (1-3 млн т/год) экономически обоснованным часто является применение комбинированных стволов.

Функциональная типология вертикальных стволов представляет собой систематизированный инженерный подход к проектированию основной подземной инфраструктуры. Каждый тип является результатом оптимизации конструкции под строго заданные технологические параметры и нормативные требования, что в совокупности определяет эффективность и безопасность эксплуатации горного предприятия в течение всего жизненного цикла.

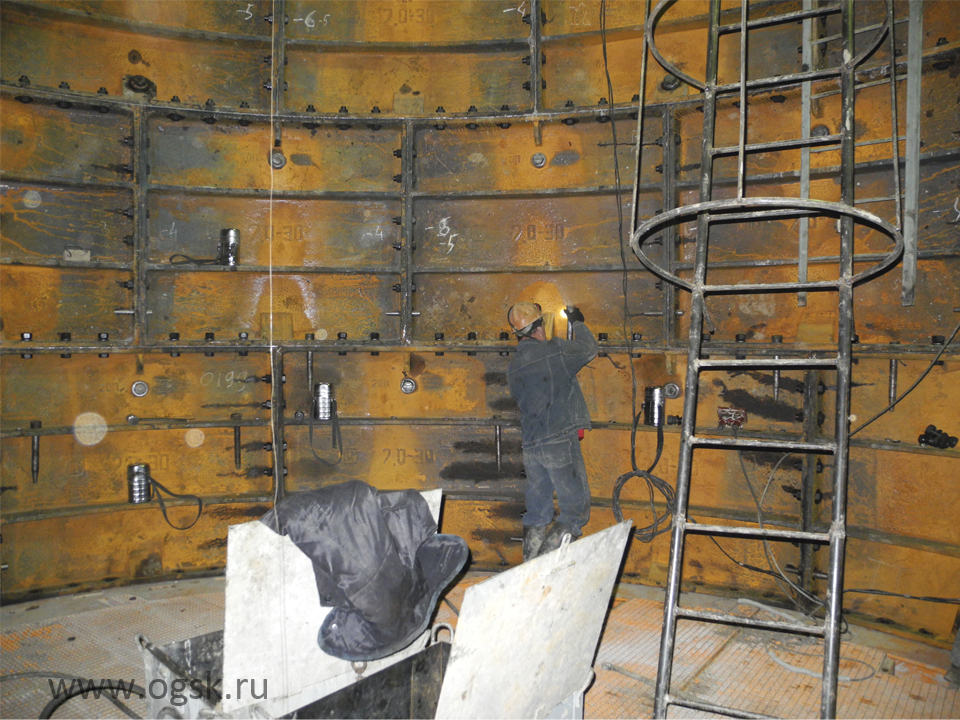

_{Фото: https://ogsk.ru/}
