Нагрузка на крепь вертикального ствола никогда не бывает равномерной. Данные натурных измерений, выполненных ещё в 1960-х годах, показали, что давление пород на крепь распределяется по окружности случайным образом — с локальными пиками и провалами. Эта неравномерность, которую невозможно описать простыми математическими функциями, стала причиной разработки вероятностных моделей расчёта. Польские инженеры предложили рассматривать нагрузку на крепь как случайную функцию (стационарный случайный процесс), что позволило оценивать не просто напряжения, а вероятность разрушения крепи при заданной толщине стенки.
От классических формул к вероятностным моделям
До 1970-х годов расчёт крепи вертикальных стволов в Польше выполнялся по формулам, основанным на теории упругости (Губер) или на схеме подпорной стенки (Цимбаревич). Однако эти методы не учитывали случайный характер распределения нагрузки.
В 1970–1972 годах была предложена новая методика, основанная на следующих принципах:
Это позволило перейти от детерминистского подхода («рассчитали толщину — и всё») к вероятностному («при такой толщине вероятность разрушения составляет, например, 0,1%»).
Два типа вероятностных моделей
В польской практике разработаны и применяются две модели:
Модель случайной величины — используется для описания свойств материалов (прочность бетона, предел текучести стали), которые могут быть выражены одним числом. Параметры материалов рассматриваются как случайные величины с известными законами распределения. Эта модель применялась, например, для расчёта несущей способности стальной арочной крепи из V-образного профиля с учётом случайного разброса прочностных характеристик стали.
Модель случайной функции — используется для описания нагрузки, распределённой по окружности ствола. Измерения показали, что давление на разных участках одной и той же окружности может отличаться в несколько раз. Это распределение не подчиняется простым закономерностям (например, не является гармоническим или линейным) и описывается как реализация случайной функции.
Математический аппарат
Для расчёта напряжений в крепи при случайном нагружении использовались методы теории случайных функций. Основные этапы:
В результате была получена зависимость вероятности разрушения крепи от её толщины. Например, для бетонной крепи определённого диаметра увеличение толщины с 0,4 м до 0,6 м снижало вероятность разрушения с нескольких процентов до долей процента.
Практическое применение
Разработанные вероятностные модели были включены в польские отраслевые стандарты:
Эти стандарты используют вероятностный подход для расчёта толщины крепи. На практике это означает, что вместо одной «гарантированной» толщины инженер получает диапазон возможных вариантов с разной степенью риска.
Преимущества вероятностного подхода
Основные преимущества вероятностных моделей:
Ограничения:
Вероятностные модели расчёта крепи — важный шаг в развитии методов проектирования шахтных стволов. Вместо упрощённого детерминистского подхода они предлагают учитывать случайный характер нагрузок и свойств материалов, что позволяет оценивать реальный риск разрушения. Польские стандарты, использующие эти модели, подтвердили свою надёжность за десятилетия практики. Дальнейшее развитие метода связано с накоплением данных натурных измерений и совершенствованием вычислительных алгоритмов.

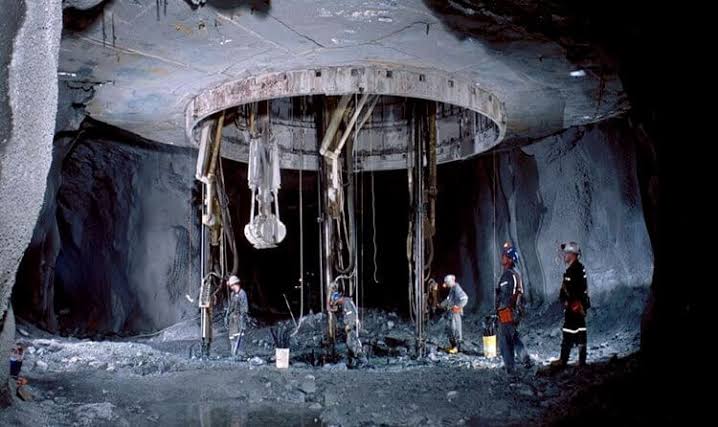

Фото: https://www.911metallurgist.com/
От классических формул к вероятностным моделям
До 1970-х годов расчёт крепи вертикальных стволов в Польше выполнялся по формулам, основанным на теории упругости (Губер) или на схеме подпорной стенки (Цимбаревич). Однако эти методы не учитывали случайный характер распределения нагрузки.
В 1970–1972 годах была предложена новая методика, основанная на следующих принципах:
- нагрузка на крепь рассматривается как стационарная случайная функция (реализации этой функции — результаты натурных измерений давления);
- напряжения в кольцевой крепи рассчитываются как реакция на случайное нагружение;
- прочность материала крепи также считается случайной величиной;
- итоговый результат расчёта — вероятность разрушения крепи при заданной толщине стенки.
Это позволило перейти от детерминистского подхода («рассчитали толщину — и всё») к вероятностному («при такой толщине вероятность разрушения составляет, например, 0,1%»).
Два типа вероятностных моделей
В польской практике разработаны и применяются две модели:
Модель случайной величины — используется для описания свойств материалов (прочность бетона, предел текучести стали), которые могут быть выражены одним числом. Параметры материалов рассматриваются как случайные величины с известными законами распределения. Эта модель применялась, например, для расчёта несущей способности стальной арочной крепи из V-образного профиля с учётом случайного разброса прочностных характеристик стали.
Модель случайной функции — используется для описания нагрузки, распределённой по окружности ствола. Измерения показали, что давление на разных участках одной и той же окружности может отличаться в несколько раз. Это распределение не подчиняется простым закономерностям (например, не является гармоническим или линейным) и описывается как реализация случайной функции.
Математический аппарат
Для расчёта напряжений в крепи при случайном нагружении использовались методы теории случайных функций. Основные этапы:
- представление нагрузки на окружности как стационарной случайной функции;
- разложение функции в ряд Фурье со случайными коэффициентами;
- расчёт напряжённого состояния кольца как реакция на такое нагружение;
- оценка вероятности превышения прочности материала.
В результате была получена зависимость вероятности разрушения крепи от её толщины. Например, для бетонной крепи определённого диаметра увеличение толщины с 0,4 м до 0,6 м снижало вероятность разрушения с нескольких процентов до долей процента.
Практическое применение
Разработанные вероятностные модели были включены в польские отраслевые стандарты:
- BN-72/0434-03 — «Шахтные стволы. Крепь. Принципы проектирования»;
- PN-G-05015:1997 — «Шахтные стволы. Крепь. Принципы проектирования» (современная версия).
Эти стандарты используют вероятностный подход для расчёта толщины крепи. На практике это означает, что вместо одной «гарантированной» толщины инженер получает диапазон возможных вариантов с разной степенью риска.
Преимущества вероятностного подхода
Основные преимущества вероятностных моделей:
- учёт реальной неравномерности нагрузки (подтверждённой измерениями);
- количественная оценка риска (вероятность разрушения);
- возможность оптимизации — выбор толщины под заданный допустимый уровень риска;
- гибкость — модель может учитывать различные законы распределения параметров.
Ограничения:
- требует статистических данных о нагрузках (натурные измерения);
- более сложные вычисления по сравнению с классическими формулами;
- необходимость экспертной оценки законов распределения случайных величин.
Вероятностные модели расчёта крепи — важный шаг в развитии методов проектирования шахтных стволов. Вместо упрощённого детерминистского подхода они предлагают учитывать случайный характер нагрузок и свойств материалов, что позволяет оценивать реальный риск разрушения. Польские стандарты, использующие эти модели, подтвердили свою надёжность за десятилетия практики. Дальнейшее развитие метода связано с накоплением данных натурных измерений и совершенствованием вычислительных алгоритмов.
Фото: https://www.911metallurgist.com/
