Копёр является визитной карточкой любой шахты — надшахтным сооружением, которое не только выполняет функцию опоры для подъёмных канатов, но и определяет архитектурный облик промышленной площадки. От правильного выбора типа копра и качества его монтажа зависит безопасность подъёмных операций и срок службы всего стволового комплекса.
Назначение и классификация копров
Копёр представляет собой надшахтное сооружение, устанавливаемое непосредственно над устьем ствола. Его основное назначение — размещение шкивов для отклонения подъёмных канатов и передача нагрузок от подъёмной установки на грунтовое основание. Дополнительными функциями являются защита устья ствола от атмосферных осадков и организация погрузочно-разгрузочных операций на поверхности.
Типы копров:
Конструктивные элементы копра
Основными несущими элементами копра являются стойки (вертикальные или наклонные опоры), воспринимающие вертикальные нагрузки от подъёмных канатов и собственного веса. Подшкивная площадка размещается на верхней отметке и служит опорой для отклоняющих шкивов и направляющих роликов. Связи и раскосы обеспечивают жёсткость и устойчивость всей конструкции. Фундамент представляет собой массивный железобетонный блок, передающий нагрузку на грунт и обеспечивающий устойчивость копра от опрокидывания.
В составе копра также размещаются разгрузочные устройства для скипов (приёмные бункеры, питатели), системы пылеулавливания и аспирации, а также обслуживающие лестницы и площадки для доступа к подшкивной площадке.
Материалы изготовления
Копры изготавливаются из металлических (стальных) или железобетонных конструкций. Металлические копры, как правило, дешевле и быстрее монтируются, но требуют регулярного антикоррозионного обслуживания и имеют большие эксплуатационные расходы. Железобетонные копры дороже в строительстве и требуют больше времени на возведение, но они долговечнее, не требуют постоянного ухода и имеют лучшую огнестойкость.
Особенности монтажа
Монтаж копра является одной из наиболее ответственных операций при строительстве ствола. Работы выполняются в несколько этапов.
Сначала подготавливается фундамент с установкой анкерных болтов и закладных деталей для крепления элементов копра. Затем собираются нижние ярусы металлоконструкций на нулевой отметке с последующим подъёмом краном или методом наращивания. Следующий этап — монтаж промежуточных и подшкивной площадок с установкой шкивов и подъёмных механизмов. Далее выполняется установка разгрузочных устройств и технологического оборудования. На завершающем этапе производится антикоррозионная обработка металлоконструкций и пусконаладочные работы.
Сравнение типов копров
Башенные копры имеют высокую стоимость строительства, но компактны и не требуют дополнительной площадки для подъёмной машины. Клетевые (рамные) дешевле и проще в обслуживании, но занимают больше площади и требуют отдельного фундамента для подъёмной машины. Временные копры минимальны по затратам, но после проходки их демонтируют, и часть инвестиций оказывается невозвратной.
Выбор типа копра определяется глубиной и диаметром ствола, типом подъёмной установки, горно-геологическими условиями и экономическими соображениями. Башенные копры — предпочтительное решение для глубоких скиповых стволов с высокими нагрузками. Клетевые копры — оптимальный выбор для вспомогательных и вентиляционных стволов. Временные копры постепенно уходят в прошлое, уступая место использованию постоянных копров на период проходки с их последующим переоснащением.
Фото: https://webmineral.ru/
Назначение и классификация копров
Копёр представляет собой надшахтное сооружение, устанавливаемое непосредственно над устьем ствола. Его основное назначение — размещение шкивов для отклонения подъёмных канатов и передача нагрузок от подъёмной установки на грунтовое основание. Дополнительными функциями являются защита устья ствола от атмосферных осадков и организация погрузочно-разгрузочных операций на поверхности.
Типы копров:
- Башенные копры — имеют вид вертикальной башни, внутри которой размещается подъёмная машина. Шкивы устанавливаются на верхней площадке башни. Такая компоновка позволяет минимизировать занимаемую площадь и сократить длину канатов. Башенные копры применяются преимущественно на скиповых стволах большой глубины.
- Станковые копры (рамные) — состоят из двух или четырёх наклонных стоек, соединённых в верхней части подшкивной площадкой. Подъёмная машина устанавливается на отдельном фундаменте вне копра. Данный тип отличается простотой монтажа и обслуживания, используется на клетевых и вспомогательных стволах.
- Шатровые копры — имеют пирамидальную форму с наклонными стойками, сходящимися к верхнему узлу. Конструкция обеспечивает высокую устойчивость при сравнительно небольшом расходе металла. Шатровые копры применяются как для постоянной эксплуатации, так и в качестве временных сооружений на период проходки.
Конструктивные элементы копра
Основными несущими элементами копра являются стойки (вертикальные или наклонные опоры), воспринимающие вертикальные нагрузки от подъёмных канатов и собственного веса. Подшкивная площадка размещается на верхней отметке и служит опорой для отклоняющих шкивов и направляющих роликов. Связи и раскосы обеспечивают жёсткость и устойчивость всей конструкции. Фундамент представляет собой массивный железобетонный блок, передающий нагрузку на грунт и обеспечивающий устойчивость копра от опрокидывания.
В составе копра также размещаются разгрузочные устройства для скипов (приёмные бункеры, питатели), системы пылеулавливания и аспирации, а также обслуживающие лестницы и площадки для доступа к подшкивной площадке.
Материалы изготовления
Копры изготавливаются из металлических (стальных) или железобетонных конструкций. Металлические копры, как правило, дешевле и быстрее монтируются, но требуют регулярного антикоррозионного обслуживания и имеют большие эксплуатационные расходы. Железобетонные копры дороже в строительстве и требуют больше времени на возведение, но они долговечнее, не требуют постоянного ухода и имеют лучшую огнестойкость.
Особенности монтажа
Монтаж копра является одной из наиболее ответственных операций при строительстве ствола. Работы выполняются в несколько этапов.
Сначала подготавливается фундамент с установкой анкерных болтов и закладных деталей для крепления элементов копра. Затем собираются нижние ярусы металлоконструкций на нулевой отметке с последующим подъёмом краном или методом наращивания. Следующий этап — монтаж промежуточных и подшкивной площадок с установкой шкивов и подъёмных механизмов. Далее выполняется установка разгрузочных устройств и технологического оборудования. На завершающем этапе производится антикоррозионная обработка металлоконструкций и пусконаладочные работы.
Сравнение типов копров
Башенные копры имеют высокую стоимость строительства, но компактны и не требуют дополнительной площадки для подъёмной машины. Клетевые (рамные) дешевле и проще в обслуживании, но занимают больше площади и требуют отдельного фундамента для подъёмной машины. Временные копры минимальны по затратам, но после проходки их демонтируют, и часть инвестиций оказывается невозвратной.
Выбор типа копра определяется глубиной и диаметром ствола, типом подъёмной установки, горно-геологическими условиями и экономическими соображениями. Башенные копры — предпочтительное решение для глубоких скиповых стволов с высокими нагрузками. Клетевые копры — оптимальный выбор для вспомогательных и вентиляционных стволов. Временные копры постепенно уходят в прошлое, уступая место использованию постоянных копров на период проходки с их последующим переоснащением.

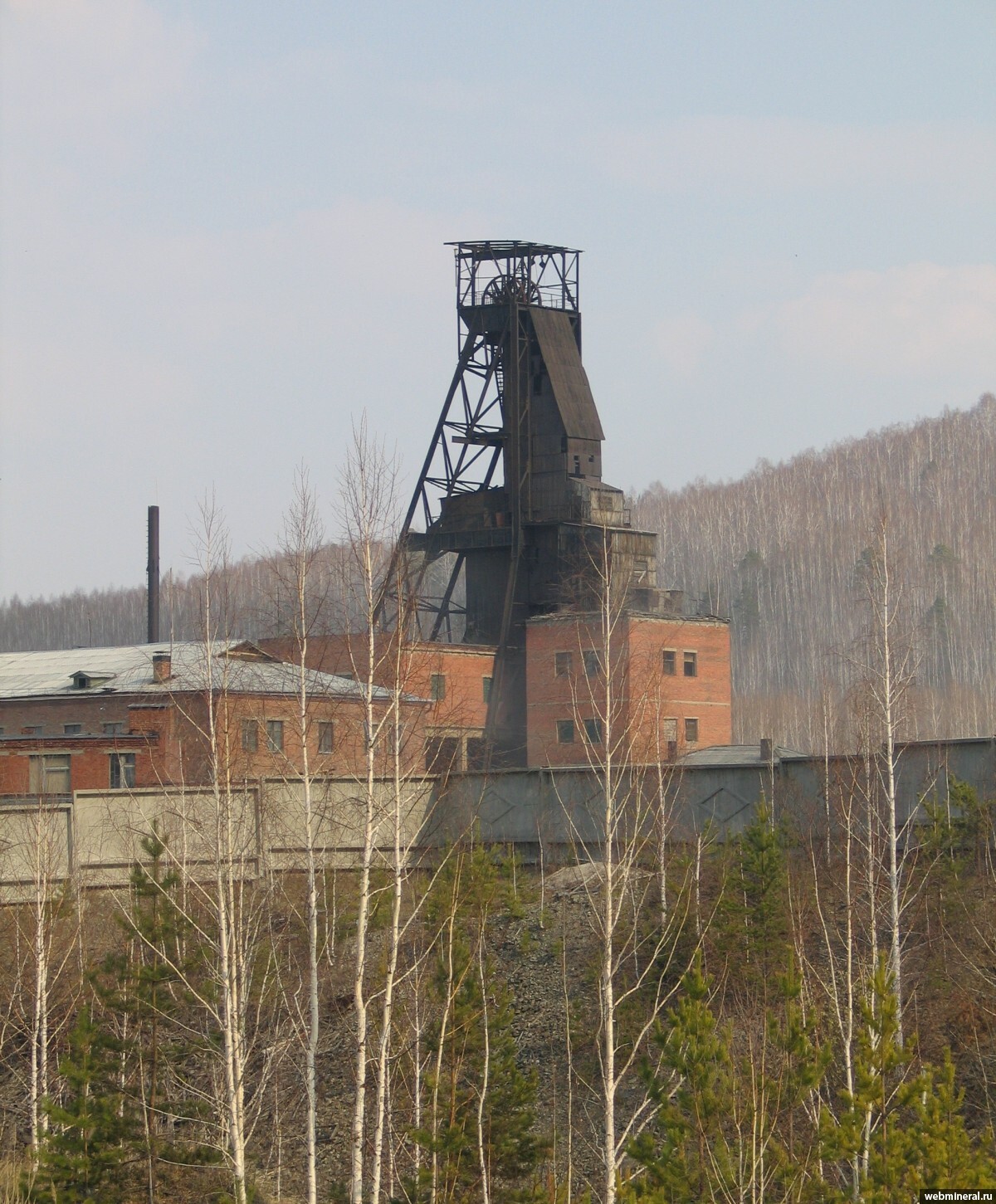

Фото: https://webmineral.ru/
