При механизированной проходке глубоких стволов с использованием буровых комплексов (VSM, Raise Boring) одной из ключевых задач становится непрерывное удаление разбуренной горной массы из забоя. Транспортировка шлама с высокой концентрацией твёрдых частиц на вертикальное расстояние до 700 метров и более требует специализированного насосного оборудования и продуманных технологических схем.
Физико-технические особенности процесса
При проходке ствола буровым способом разрушенная порода смешивается с промывочной жидкостью или естественным водопритоком, образуя гидросмесь (пульпу) с высоким содержанием твёрдых частиц. Концентрация твёрдого может достигать 30–40%, а плотность пульпы значительно превышает плотность воды. Транспортировка такой смеси на поверхность сопряжена с рядом сложностей.
Основные факторы, влияющие на выбор оборудования и режимов работы:
Технологические схемы гидротранспорта
При вертикальном подъёме шлама из ствола применяются две основные схемы.
Схема с погружным насосом в забое предполагает установку насоса непосредственно в зоне забоя. Гидросмесь забирается из призабойной полости и подаётся по напорному трубопроводу на поверхность. Преимущество — минимальное количество промежуточных узлов. Недостаток — сложность обслуживания и ремонта насоса в условиях глубокого ствола.
Схема с эрлифтом (пневматическим подъёмником) использует сжатый воздух, подаваемый в трубу, опущенную в гидросмесь. Образующаяся газожидкостная смесь имеет меньшую плотность и поднимается на поверхность за счёт разности давлений. Преимущества — отсутствие движущихся частей в забое и высокая надёжность. Недостатки — низкий КПД и ограничения по глубине эффективного применения (обычно до 300–400 метров).
Наиболее распространённым решением для сверхглубоких стволов (более 500 метров) является комбинированная схема: шлам из забоя подаётся погружным насосом на промежуточную станцию, откуда последовательно расположенными насосами поднимается на поверхность.
Требования к насосному оборудованию
Для перекачки абразивных гидросмесей с высокой концентрацией твёрдых частиц применяются специализированные шламовые насосы. Ключевые конструктивные особенности:
Гидравлические характеристики насоса должны обеспечивать стабильный поток при переменной плотности и вязкости перекачиваемой среды. Для глубин 600–800 метров требуются насосы с напором 60–80 бар, работающие последовательно (2–3 ступени).
Мировой опыт: пример сверхглубокой вентиляционной шахты в Китае
При строительстве вентиляционной шахты № 2 для тоннеля Шэнли в Тянь-Шаньских горах (Китай) была реализована проходка ствола глубиной 707 метров с внутренним диаметром 11,4 метра. Работы велись механизированным комплексом, совмещающим выемку грунта, удаление шлама и установку крепления.
Транспортировка гидросмеси осуществлялась насосной системой, сконфигурированной для следующих условий:
Насосная система обеспечила непрерывный подъём шлама высокой плотности на протяжении всего цикла проходки без незапланированных остановок. Износ оборудования оказался ниже расчётного благодаря оптимизации гидравлической части и выбору износостойких материалов.
Инженерные рекомендации
При проектировании системы гидротранспорта для глубоких стволов следует учитывать:
Гидротранспорт шлама из глубоких вертикальных стволов — высокотехнологичный процесс, требующий применения специализированного насосного оборудования и тщательного проектирования всей системы. Успешная реализация таких проектов (включая китайский опыт проходки ствола глубиной 707 метров) подтверждает эффективность последовательных насосных схем при условии правильного выбора износостойких материалов и резервирования ключевых узлов. Для горной промышленности России, где активно осваиваются глубокие горизонты (Талнах, Скалистый), учёт этого опыта становится актуальной задачей.

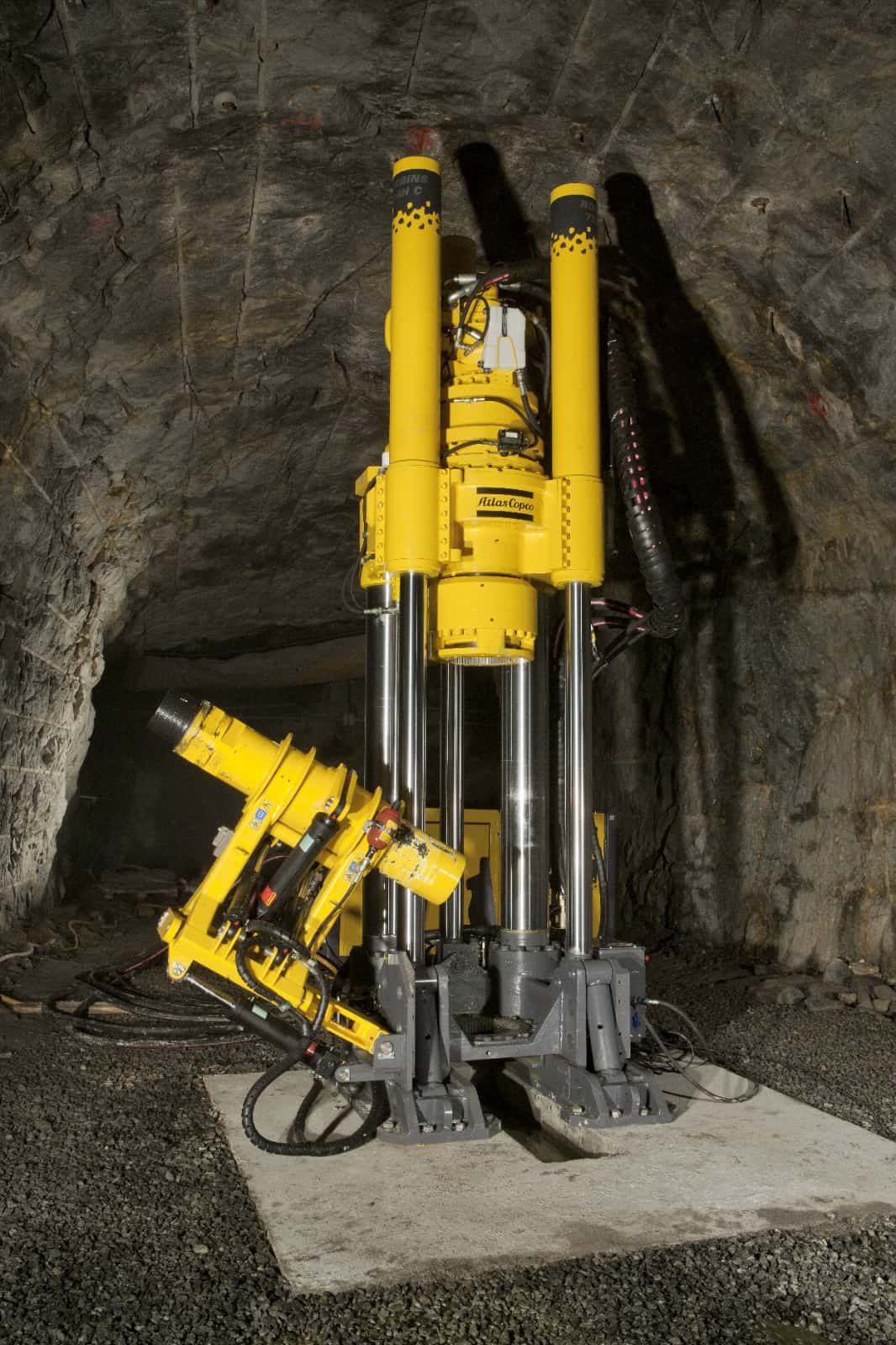

Фото: https://pybar.com.au/
Физико-технические особенности процесса
При проходке ствола буровым способом разрушенная порода смешивается с промывочной жидкостью или естественным водопритоком, образуя гидросмесь (пульпу) с высоким содержанием твёрдых частиц. Концентрация твёрдого может достигать 30–40%, а плотность пульпы значительно превышает плотность воды. Транспортировка такой смеси на поверхность сопряжена с рядом сложностей.
Основные факторы, влияющие на выбор оборудования и режимов работы:
- абразивный износ рабочих органов насосов твёрдыми частицами породы;
- необходимость создания высокого напора (до 8–10 бар на каждые 100 метров подъёма с учётом плотности пульпы);
- переменная плотность и вязкость гидросмеси в процессе проходки;
- требования к непрерывности подачи для исключения остановок проходческого комплекса;
- ограниченное пространство в стволе и околоствольном дворе для размещения оборудования.
Технологические схемы гидротранспорта
При вертикальном подъёме шлама из ствола применяются две основные схемы.
Схема с погружным насосом в забое предполагает установку насоса непосредственно в зоне забоя. Гидросмесь забирается из призабойной полости и подаётся по напорному трубопроводу на поверхность. Преимущество — минимальное количество промежуточных узлов. Недостаток — сложность обслуживания и ремонта насоса в условиях глубокого ствола.
Схема с эрлифтом (пневматическим подъёмником) использует сжатый воздух, подаваемый в трубу, опущенную в гидросмесь. Образующаяся газожидкостная смесь имеет меньшую плотность и поднимается на поверхность за счёт разности давлений. Преимущества — отсутствие движущихся частей в забое и высокая надёжность. Недостатки — низкий КПД и ограничения по глубине эффективного применения (обычно до 300–400 метров).
Наиболее распространённым решением для сверхглубоких стволов (более 500 метров) является комбинированная схема: шлам из забоя подаётся погружным насосом на промежуточную станцию, откуда последовательно расположенными насосами поднимается на поверхность.
Требования к насосному оборудованию
Для перекачки абразивных гидросмесей с высокой концентрацией твёрдых частиц применяются специализированные шламовые насосы. Ключевые конструктивные особенности:
- усиленный корпус и рабочее колесо из износостойких материалов (хромоникелевые стали, резиновые футеровки);
- прочный вал и подшипниковый узел, рассчитанные на высокие радиальные и осевые нагрузки;
- торцевые уплотнения, предотвращающие протечки агрессивной среды;
- возможность работы в непрерывном режиме (24/7) в течение нескольких недель.
Гидравлические характеристики насоса должны обеспечивать стабильный поток при переменной плотности и вязкости перекачиваемой среды. Для глубин 600–800 метров требуются насосы с напором 60–80 бар, работающие последовательно (2–3 ступени).
Мировой опыт: пример сверхглубокой вентиляционной шахты в Китае
При строительстве вентиляционной шахты № 2 для тоннеля Шэнли в Тянь-Шаньских горах (Китай) была реализована проходка ствола глубиной 707 метров с внутренним диаметром 11,4 метра. Работы велись механизированным комплексом, совмещающим выемку грунта, удаление шлама и установку крепления.
Транспортировка гидросмеси осуществлялась насосной системой, сконфигурированной для следующих условий:
- максимальная глубина залегания трассы — 1112 метров;
- высокое горное давление и давление грунтовых вод;
- низкие температуры, пониженное атмосферное давление и содержание кислорода;
- высокая сейсмическая активность района.
Насосная система обеспечила непрерывный подъём шлама высокой плотности на протяжении всего цикла проходки без незапланированных остановок. Износ оборудования оказался ниже расчётного благодаря оптимизации гидравлической части и выбору износостойких материалов.
Инженерные рекомендации
При проектировании системы гидротранспорта для глубоких стволов следует учитывать:
- точный расчёт гидравлических потерь с учётом плотности и вязкости пульпы;
- резервирование насосного оборудования (основной + резервный агрегат);
- наличие системы промывки трубопроводов для предотвращения заиливания при остановках;
- контроль концентрации твёрдого в гидросмеси и поддержание её в оптимальных пределах;
- автоматизацию управления насосами по давлению и расходу.
Гидротранспорт шлама из глубоких вертикальных стволов — высокотехнологичный процесс, требующий применения специализированного насосного оборудования и тщательного проектирования всей системы. Успешная реализация таких проектов (включая китайский опыт проходки ствола глубиной 707 метров) подтверждает эффективность последовательных насосных схем при условии правильного выбора износостойких материалов и резервирования ключевых узлов. Для горной промышленности России, где активно осваиваются глубокие горизонты (Талнах, Скалистый), учёт этого опыта становится актуальной задачей.
Фото: https://pybar.com.au/
