Обеспечение требуемого воздухообмена в подземных горных выработках является критически важной инженерной задачей, от решения которой напрямую зависит безопасность ведения горных работ и санитарно-гигиенические условия труда. Современная система проветривания представляет собой сложный инженерный комплекс, основанный на законах аэродинамики и теплофизики.
Физические основы и ключевые понятия
Работа системы проветривания базируется на создании и поддержании разности давлений (депрессии) между устьями входящей и исходящей струи, что вызывает движение воздушных масс по заданной траектории — вентиляционной схеме.
Расчет и проектирование вентиляционной сети
Проектирование начинается с определения требуемого количества воздуха для каждого участка шахты согласно нормам ПБ, после чего выполняется аэродинамический расчет всей сети.
Вентиляторные установки главного проветривания (ВГП)
ВГП — это энергетическое сердце системы проветривания, создающее необходимую депрессию. По принципу действия и конструктивному исполнению различают два основных типа.
1. Осевые вентиляторы (ВОД, ВОКР и аналоги)
2. Центробежные (радиальные) вентиляторы (ВЦД, ВР и аналоги)
Современные тенденции и интеллектуальные системы управления
Современные ВГП являются частью комплексных систем управления проветриванием, которые включают:
Система проветривания — это динамичный инженерный организм, требующий точного расчета, грамотного выбора оборудования и адаптивного управления. От корректности ее проектирования и эксплуатационной надежности ВГП зависит не только экономическая эффективность, но, в первую очередь, безопасность ведения подземных горных работ. Современные интеллектуальные системы делают управление воздушными потоками более точным, гибким и энергоэффективным, отвечая на вызовы все более сложных и глубоких горно-геологических условий.

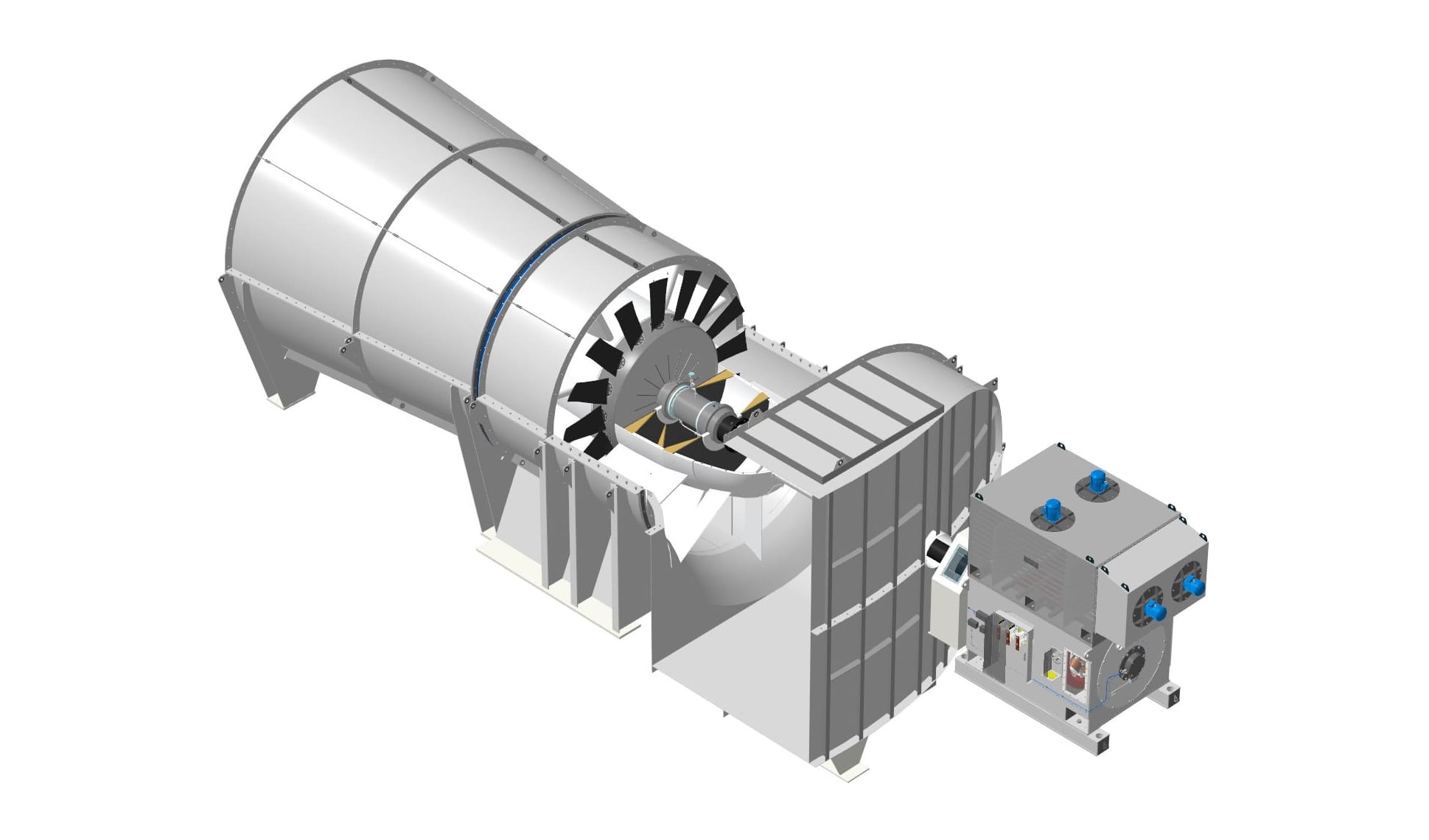

Фото: https://best.ascon.ru/
Физические основы и ключевые понятия
Работа системы проветривания базируется на создании и поддержании разности давлений (депрессии) между устьями входящей и исходящей струи, что вызывает движение воздушных масс по заданной траектории — вентиляционной схеме.
- Депрессия шахты (H): Суммарные энергетические потери давления воздуха на преодоление аэродинамического сопротивления всех выработок шахты. Измеряется в паскалях (Па) и является основным расчетным параметром.
- Расход воздуха (Q): Объем воздуха, который необходимо подать в шахту в единицу времени (м³/с) для разбавления вредных газов (метан, углекислота, продукты взрывов), удаления пыли и обеспечения нормального тепловлажностного режима.
- Аэродинамическое сопротивление (R): Параметр, характеризующий способность горной выработки оказывать сопротивление воздушному потоку. Зависит от шероховатости стенок, формы и площади поперечного сечения, количества и типа местных сопротивлений (сужения, повороты, армировка). Определяется по формуле: R = α * L * P / S³, где α — коэффициент аэродинамического сопротивления, L — длина выработки, P — ее периметр, S — площадь поперечного сечения.
Расчет и проектирование вентиляционной сети
Проектирование начинается с определения требуемого количества воздуха для каждого участка шахты согласно нормам ПБ, после чего выполняется аэродинамический расчет всей сети.
- Составление расчетной схемы: Все выработки представляются в виде упрощенной схемы с последовательными, параллельными и диагональными соединениями.
- Расчет депрессии: По выбранной схеме и заданным расходам воздуха рассчитывается общая депрессия шахты путем суммирования депрессий отдельных участков. Для последовательных участков депрессии складываются (H = H₁ + H₂ + …), для параллельных — определяется общее сопротивление.
- Подбор основного оборудования: На основе полученных значений Q и H строится рабочая точка на аэродинамической характеристике и подбирается тип и типоразмер главной вентиляторной установки (ВГП), обеспечивающий необходимые параметры с требуемым запасом.
Вентиляторные установки главного проветривания (ВГП)
ВГП — это энергетическое сердце системы проветривания, создающее необходимую депрессию. По принципу действия и конструктивному исполнению различают два основных типа.
1. Осевые вентиляторы (ВОД, ВОКР и аналоги)
- Принцип действия: Поток воздуха перемещается вдоль оси вращения рабочего колеса, оснащенного лопатками аэродинамического профиля.
- Конструктивные особенности: Характеризуются компактностью, возможностью плавного регулирования производительности в широком диапазоне путем изменения угла установки лопаток на ходу. Современные модели оснащаются системами частотного регулирования скорости вращения.
- Область применения: Наиболее распространены для шахт с большой производительностью и умеренной депрессией. Эффективны в качестве основных и вспомогательных вентиляторов.
2. Центробежные (радиальные) вентиляторы (ВЦД, ВР и аналоги)
- Принцип действия: Воздух поступает вдоль оси вращения, затем под действием центробежной силы отбрасывается лопатками рабочего колеса в радиальном направлении в спиральный отвод (улитку).
- Конструктивные особенности: Отличаются высокой создаваемой депрессией и стабильностью работы на сети с переменным сопротивлением. Регулирование производительности осуществляется преимущественно заслонками на всасывании или изменением скорости вращения.
- Область применения: Применяются на глубоких шахтах с высокой газоносностью и большим аэродинамическим сопротивлением, где требуются значительные давления.
Современные тенденции и интеллектуальные системы управления
Современные ВГП являются частью комплексных систем управления проветриванием, которые включают:
- Автоматическое регулирование производительности в реальном времени в зависимости от концентрации метана, расхода воздуха в лавах и других параметров.
- Резервирование и реверсирование: Оснащение установок резервными вентиляторами и системами быстрого переключения на резерв или реверсирования потока воздуха в аварийной ситуации.
- Дистанционный мониторинг и диагностика: Сбор данных о вибрации, температуре подшипников, расходе воздуха и дистанционное управление с поверхностного пункта.
- Энергоэффективность: Широкое внедрение частотно-регулируемых приводов для снижения энергопотребления при неполной загрузке сети.
Система проветривания — это динамичный инженерный организм, требующий точного расчета, грамотного выбора оборудования и адаптивного управления. От корректности ее проектирования и эксплуатационной надежности ВГП зависит не только экономическая эффективность, но, в первую очередь, безопасность ведения подземных горных работ. Современные интеллектуальные системы делают управление воздушными потоками более точным, гибким и энергоэффективным, отвечая на вызовы все более сложных и глубоких горно-геологических условий.
Фото: https://best.ascon.ru/
